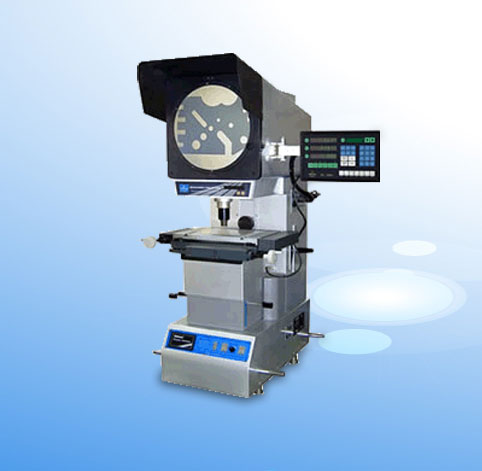

型號：電動調焦投影儀 CPJ-3020DZ
CPJ系列數字元測量投影儀是光、機、電一體化的精密高校測量?jī)x器。立式投影儀的工件影像可以是全正像也可以為倒像，測量簡易直觀，效率高。它廣泛用于機械、儀表、電子、輕工等行業院校、研究所、計量檢定部門。
一、電動調焦投影儀 CPJ-3020DZ參數
|
投影屏 |
尺寸 |
Ø312，使用范圍 > Ø300 （刻有米字線）。 | |||
|
旋轉范圍 |
0~360º | ||||
|
數顯解析度 |
1’或0.01º | ||||
|
物鏡參數 |
放大倍數 |
10x（選） |
20x（選） |
50x（選） |
100x(選) |
|
物方線視場（mm） |
φ30 |
φ15 |
φ6 |
φ3 | |
|
物方工作距 |
77.7 |
44.3 |
38.4 |
25.3 | |
|
注：5X、10X、20X、50X、100X物鏡任選一種倍率作標配 | |||||
|
工作臺 |
金屬臺面尺寸 |
404*228 | |||
|
玻璃臺面尺 |
260*160 | ||||
|
X座標行程 |
200 | ||||
|
Y座標行程 |
100 | ||||
|
Z座標行程(調焦用)(mm) |
100(調焦) | ||||
|
儀器測量精度(μm) |
3+L/75(L為被測長度，單位：mm) | ||||
|
X，Y座標數顯解析度：0.5μm | |||||
|
數據處理系統 |
DC-3000 多功能數據處理系統，全中文顯示可做多點采樣，座標旋轉，點、線、距離，角度檢測 | ||||
|
照明系統 |
透射與反射照明光源均為24V，150W鹵素?zé)?/span> | ||||
|
冷卻方式 |
強制風冷(3軸流風扇) | ||||
|
外形尺寸 |
670*570*1250 | ||||
|
儀器重量 |
150kg | ||||
二、注意事項
|
1 |
建議放置臺：載重需≥250kg,尺寸（長X寬X高）800*550*650(mm) |
